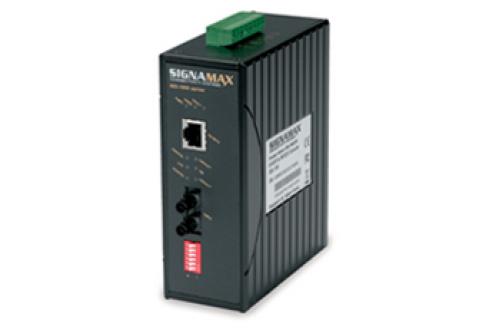

10/100 to 100FX Industrial Media Converters

10/100 to 100FX Industrial Media Converters

OVERVIEW

Signamax Connectivity Systems' 065-1800 series 10/100 to 100BaseFX have been developed to operate in harsh industrial environ-ments that require ruggedized equipment that can operate in severe temperature extremes. These media converters are an afford-able solution for outdoor environments, transportation roadside systems, shop floors, and other harsh environments where consistent operation at temperature extremes of -40°F to 176°F (-40°C to 80°C) is necessary. These media converters are compact, plug-and-play devices that do not require complex user setup, but also have the manual setting features necessary to adjust to unusual oper-ating conditions.

KEY FEATURES

  • Meets NEMA TS1 Environmental Requirements for Traffic Control Equipment.
  • Meets IEC61000-6-2 EMC Generic Standard Immunity for Industrial Environment.
  • UL 1604 Class 1, Division 2 Classified for use in hazardous locations.
  • RJ-45 Port Auto-Negotiates 10/100Mbps & Full/Half-Duplex Mode, with Auto-MDIX
  • 100FX Port Available with Multimode, Singlemode, and WDM Singlemode.
  • DIP Switch Configuration for Link Fault Signaling/Link Down Alarm, Plus Speed/Duplex Mode
  • Non-Blocking Store-and-Forward Mechanism for Full Wire-Speed Performance
  • Supports 2K MAC Addresses.
  • Broadcast Storm Filtering
  • Back-Pressure and IEEE 802.3x Compliant Flow Control
  • Alarms for Power Failure and Port Link Failure via Relay Output.
  • Redundant 24V DC Terminal Block Power Inputs
  • Supports DIN-Rail or Panel Mount Installations

SPECIFICATIONS

  • APPLICABLE STANDARDS

IEEE802.3 10BaseT
IEEE802.3u 100BaseTX / 100BaseFX
IEEE802.3x Flow Control and Back pressure

  • FIXED PORTS

1 twisted-pair port meeting IEEE 802.3 10BaseT & IEEE 802.3u 100BaseTX standard specifications, Auto MDI/MDI-X and Auto-Negotiation Function supported (all models).
PLUS
1 100Base FX port meeting IEEE 802.3u 100BaseFX standard specifications with ST/MM, 2 km span (Model 065-1800TB)
OR
1 100Base FX port meeting IEEE 802.3u 100BaseFX standard specifications with SC/MM, 2 km span (Model 065-1810TB)
OR
1 100Base FX port meeting IEEE 802.3u 100BaseFX standard specifications with SC/SM, 20 km span (Model 065-1820TB)
OR
1 100Base FX port meeting IEEE 802.3u 100BaseFX standard specifications with SC/SM, 40 km span (Model 065-1820EDTB)
OR
1 100Base FX port meeting IEEE 802.3u 100BaseFX standard specifications with SC/SM, 75 km span (Model 065-1820XLDTB)
OR
1 100Base FX port meeting IEEE 802.3u 100BaseFX standard specifications with WDM A SC/SM simplex, 20 km span (Model 065-1876ATB)
OR
1 100Base FX port meeting IEEE 802.3u 100BaseFX standard specifications with WDM B SC/SM simplex, 20 km span (Model 065-1876BTB)
OR
1 100Base FX port meeting IEEE 802.3u 100BaseFX standard specifications with WDM A SC/SM simplex, 40 km span (Model 065-1876AEDTB)
OR
1 100Base FX port meeting IEEE 802.3u 100BaseFX standard specifications with WDM B SC/SM simplex, 40 km span (Model 065-1876BEDTB)

  • TWISTED-PAIR CABLE REQUIREMENTS

Category 5 or better cable, 100 meters maximum distance for 100BaseTX; Category 3 or better cable, 100 meters maximum distance for 10BaseT

  • LED STATUS INDICATORS

Per Unit: Power1 (Green), Power2 (Green). Fault, LFS
Per Port: 10/100BaseT/TX port: 100 Mbps Speed, Link/Activity, FDX/COL
100BaseFX port - Link/Activity, FDX/COL

  • PERFORMANCE

Latency: < 4.2 µs (LIFO)
Throughput @ 100Base: 148,810 pps (64-byte packets)

  • SWITCH ARCHITECTURE

Store and Forward

  • FIBER INTERFACE, MULTIMODE MODELS

Type: LED
Wavelength: 1300 nm nominal (1270 nm maximum, 1380 nm minimum)
Maximum Output Power: - 14.0 dBm
Minimum Output Power: - 20.0 dBm
Sensitivity: - 33.0 dBm
Maximum Input Power: - 8.0 dBm
Link Power Budget: 13.0 dB

  • FIBER INTERFACE, SINGLEMODE PN 065-1820TB

Type: MQW Laser
Wavelength: 1300 nm nominal (1260 nm maximum, 1360 nm minimum)
Maximum Output Power: - 7.0 dBm
Minimum Output Power: - 15.0 dBm
Sensitivity: - 34.0 dBm
Maximum Input Power: - 7.0 dBm
Link Power Budget: 19.0 dB

  • FIBER INTERFACE, SINGLEMODE PN 065-1820EDTB

Type: MQW Laser
Wavelength: 1300 nm nominal (1261 nm maximum, 1360 nm minimum)
Maximum Output Power: - 5.0 dBm
Minimum Output Power: - 12.0 dBm
Sensitivity: - 35.0 dBm
Maximum Input Power: - 5.0 dBm
Link Power Budget: 23.0 dB

  • FIBER INTERFACE, SINGLEMODE PN 065-1820XLDTB

Type: MQW Laser
Wavelength: 1300 nm nominal (1270 nm maximum, 1350 nm minimum)
Maximum Output Power: + 3.0 dBm
Minimum Output Power: - 3.0 dBm
Sensitivity: - 37.0 dBm
Maximum Input Power: - 0.0 dBm
Link Power Budget: 34.0 dB

  • FIBER INTERFACE, SINGLEMODE PN 065-1876ATB

Type: MQW Laser
Transmit Wavelength: 1310 nm nominal (1260 nm maximum, 1360 nm minimum)
Receive Wavelength: 1550 nm nominal (1480 nm maximum, 1600 nm minimum)
Maximum Output Power: - 8.0 dBm
Minimum Output Power: - 14.0 dBm
Sensitivity: - 33.0 dBm
Maximum Input Power: - 3.0 dBm
Link Power Budget: 19.0 dB

  • FIBER INTERFACE, SINGLEMODE PN 065-1876BTB

Type: MQW Laser
Transmit Wavelength: 1550 nm nominal (1480 nm maximum, 1580 nm minimum)
Receive Wavelength: 1310 nm nominal (1260 nm maximum, 1360 nm minimum)
Maximum Output Power: - 8.0 dBm
Minimum Output Power: - 14.0 dBm
Sensitivity: - 33.0 dBm
Maximum Input Power: - 3.0 dBm
Link Power Budget: 19.0 dB

  • FIBER INTERFACE, SINGLEMODE PN 065-1876AEDTB

Type: MQW Laser
Transmit Wavelength: 1310 nm nominal (1260 nm maximum, 1360 nm minimum)
Receive Wavelength: 1550 nm nominal (1490 nm maximum, 1600 nm minimum)
Maximum Output Power: - 3.0 dBm
Minimum Output Power: - 8.0 dBm
Sensitivity: - 33.0 dBm
Maximum Input Power: - 3.0 dBm
Link Power Budget: 25.0 dB

  • FIBER INTERFACE, SINGLEMODE PN 065-1876BEDTB

Type: MQW Laser
Transmit Wavelength: 1550 nm nominal (1480 nm maximum, 1580 nm minimum)
Receive Wavelength: 1310 nm nominal (1260 nm maximum, 1360 nm minimum)
Maximum Output Power: - 3.0 dBm
Minimum Output Power: - 8.0 dBm
Sensitivity: - 33.0 dBm
Maximum Input Power: - 3.0 dBm
Link Power Budget: 25.0 dB

  • POWER INPUT REQUIREMENTS

Redundant 12 to 48 Volts DC Terminal Block

  • PHYSICAL CHARACTERISTICS

Dimensions: 1.97 in. x 5.35 in. x 4.33 in., W x H x D (50 mm x 136 mm x 110 mm)
Housing: IP-30 protection, metal case
Weight: 1.76 lb (0.8 kg.)

  • CERTIFICATIONS

NEMA TS1/2 Environmental requirements for traffic control equipment
ISO: Manufactured in an ISO9001 facility

Environmental Test Compliance:
Vibration Resistance (IEC 60068-2-6): 5G@150Hz; Criterion 3
Operation/Storage/Transport Shock (IEC 60068-2-27):
25G @ 11ms (Half-Sine Shock Pulse; Operation)
50G @ 11ms (Half-Sine Shock Pulse: Storage/Transport)
Free Fall (IEC 60068-2-32): Free Fall: 1M (3.281 ft.)

ESD Standards (IEC 61000-4-2):
Enclosure Contact: +/- 4kV; Criteria B
Enclosure Air: +/- 8kV; Criteria B

Radiated FRI Standards (IEC 61000-4-3):
Enclosure Ports: +/- 4kV @ 2.5kHz; Criteria B

Burst Standards (IEC 61000-4-4):
Enclosure Ports: 10V/m, 80 to 1000MHz; Criteria A
D.C. Power Ports: +/- 4kV; Criteria B
A.C. Power Ports: +/- 4kV; Criteria B

Surge Standards (IEC 61000-4-5):
Signal Ports: +/- 1kV Line-to-earth; Criteria B
D.C. Power Ports: +/- 0.5kV Line-to-earth; Criteria B
A.C. Power Ports: +/- 2kV; Line-to-earth; Criteria B

Induced RFI Standards (IEC 61000-4-6):
Signal Ports: 10v@ 0.15 - 80 MHz; Criteria A
DC Power Ports: 10v@ 0.15 - 80 MHz; Criteria A
AC Power Ports: 10v@ 0.15 - 80 MHz; Criteria A
Earth Ground Ports: 10v@ 0.15 - 80 MHz; Criteria A

Magnetic Field Standards (IEC 61000-4-8):
Enclosure Ports: 30A/m@ 50, 60Hz; Criteria A

Voltage Dip Standards (IEC 61000-4-11):
AC Power Ports: 30% Reduction for 0.5 period; Criteria B

  • ENVIRONMENT

Operating Temperature: -40°F to 176°F (-40°C to 80°C)
Storage Temperature: -50°F to 200°F (-45°C to 93°C)
Operating Humidity: 10 to 95% (non-condensing)

  • INSTALLATION

DIN Rail Kit, or wall mounting ears for 3-way installation

  • EMISSIONS

FCC: Part 15 Class A
CE: EN55022 (CISR22 Class A), EN55024 (CISPR24 Class A),
CE EN-6100-4-4, CE EN6100-4-5, CE EN6100-4-6

  • SAFETY

UL 1604: Classified for ITE Equipment for use in hazardous locations:
Class 1, Division 2 group A, B, C, & D: Temp Code T4A; -25C < Tamb < 74C
UL 60950, EN 60950, IEC 60950, IEC 61000-6-2

  • WARRANTY

Lifetime
